第1.1章-工业纯铁-金相组织分析

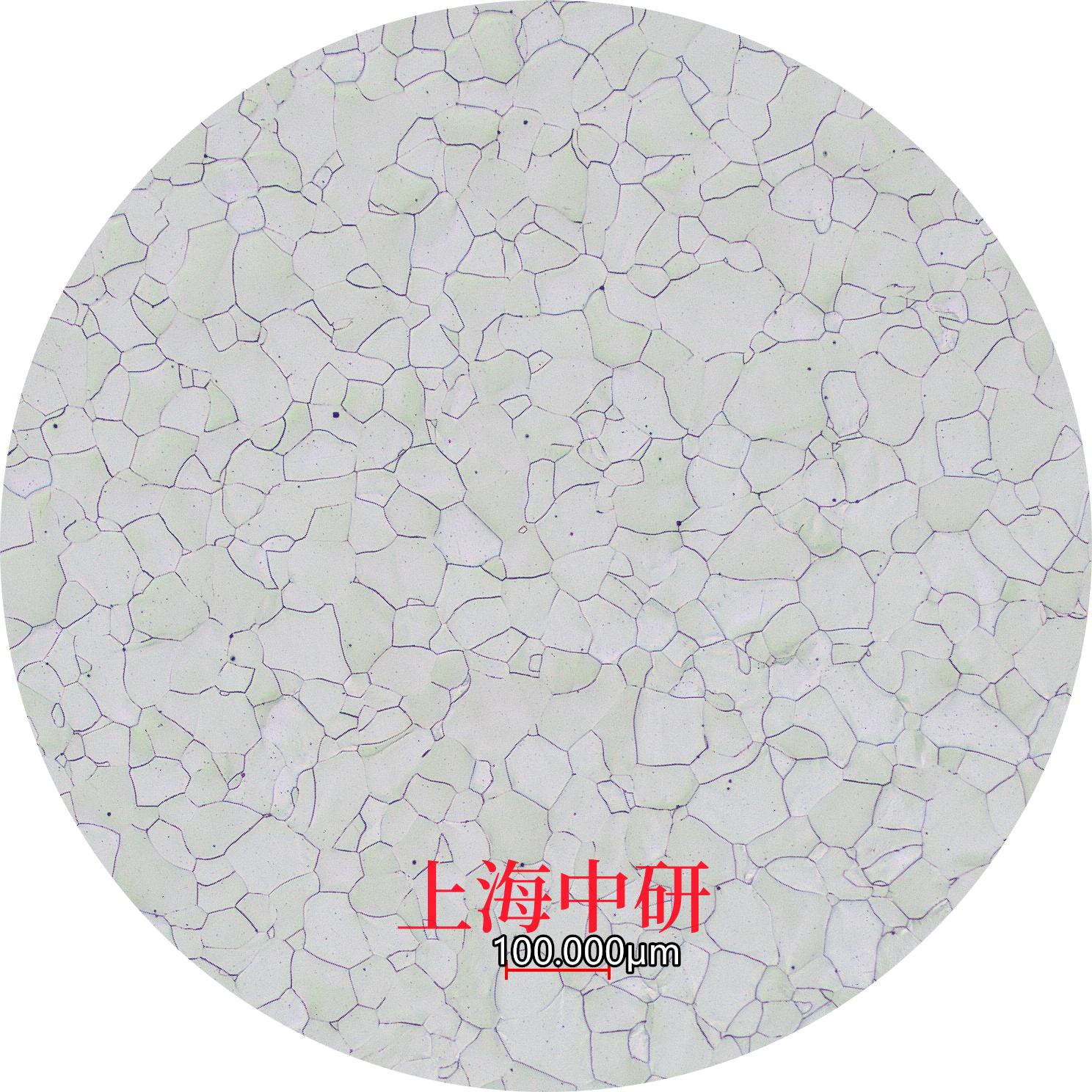

工业纯铁的金相组织-晶界

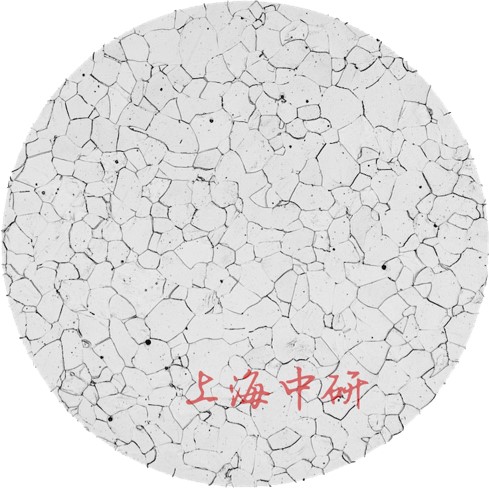

白色等轴晶为铁素体(F),黑色网络为晶粒之间的边界,即晶界。晶界原子排列不规则,自由能高,易浸蚀,形成凹槽,故呈黑色...
工业纯铁的金相组织-晶界
白色等轴晶为铁素体(F),黑色网络为晶粒之间的边界,即晶界。晶界原子排列不规则,自由能高,易浸蚀,形成凹槽,故呈黑色...
铁素体、珠光体。热轧处理金相组织。
多边形铁素体(76% F)+珠光体(24% P)。白色为F,黑色块状为片状P。黑色P沿轧制方向呈带状分布。放大倍数低...
45号钢热轧与正火处理的金相组织区别。

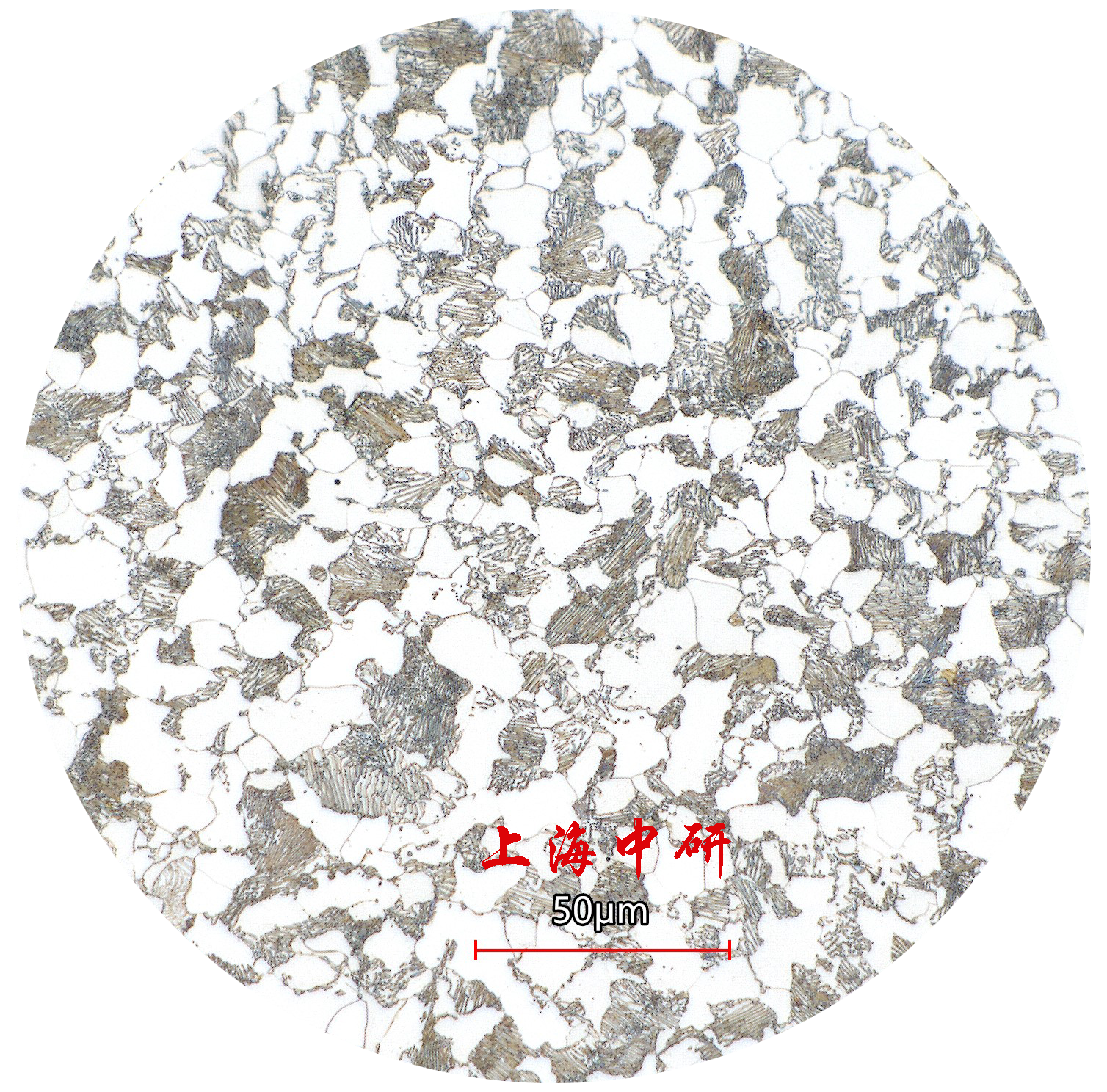

基体为白色多边形铁素体(Ferrite,F)和黑色块状珠光体(Pearlite,P)。正火使组织更加均匀,因冷却快,F得...
金相组织、金相分析、45号钢退火处理组织及性能影响。
45钢油淬处理-马氏体-铁素体-托氏体

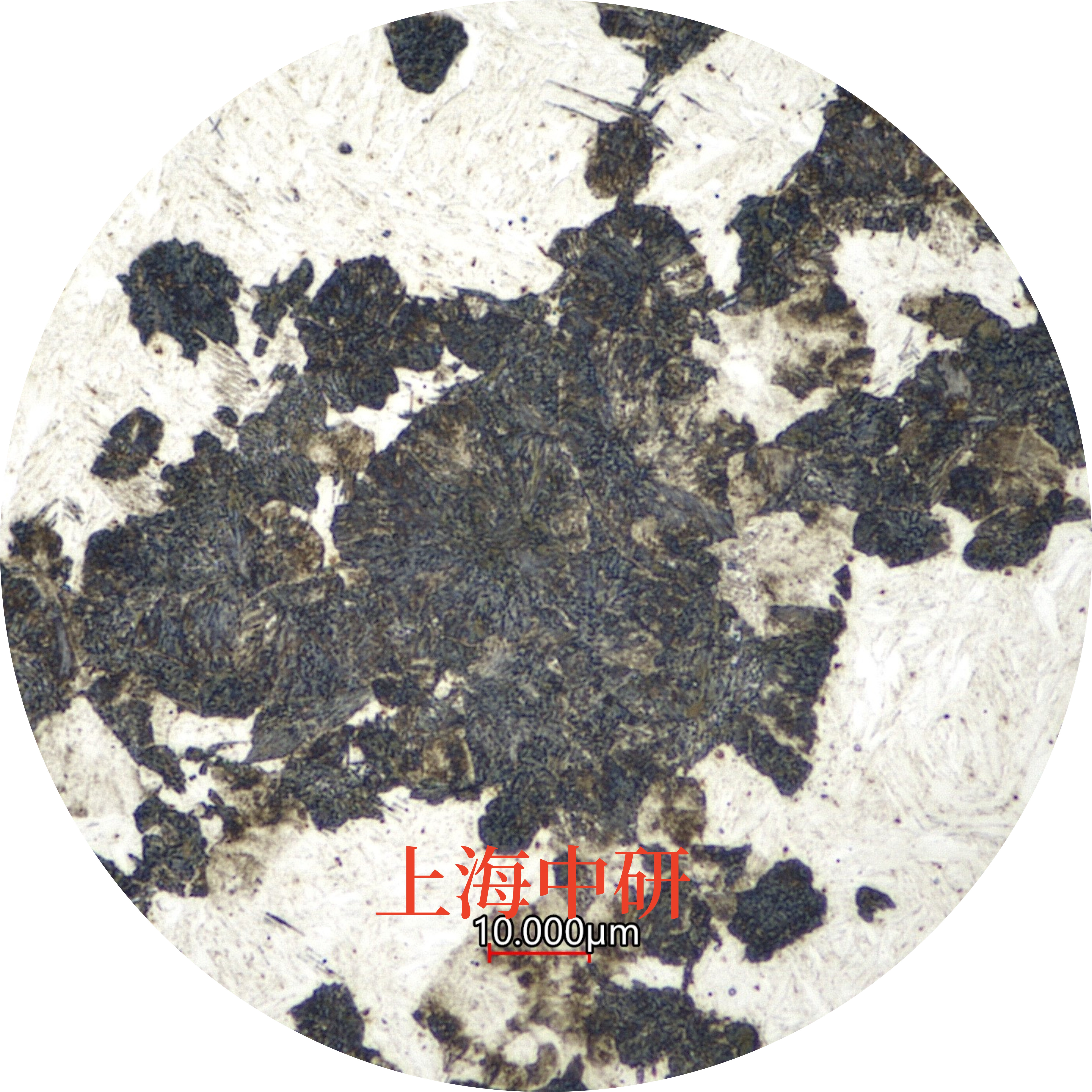

由于冷却速度不足,白色铁素体(F)沿原奥氏体晶界形核长大,继而析出一部分黑色的托氏体(T)。最后剩余的过冷奥...

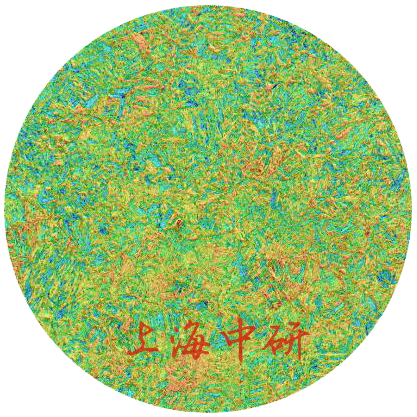

中碳马氏体及性能影响,中碳马氏体组织成形与热处理工艺。

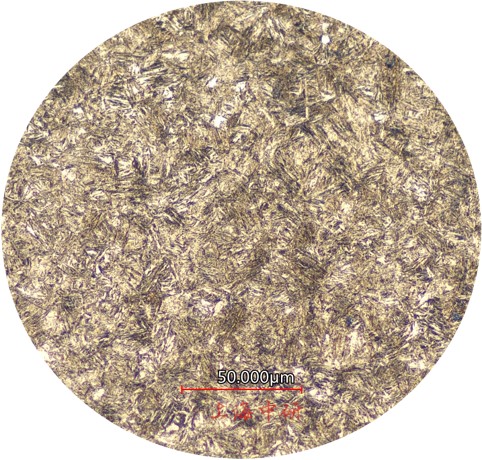

中碳马氏体(M),板条和针状混合,以板条为主,两者需通过电子显微镜进行区分。由于MS较高...
低温回火-中温回火-高温回火金相组织

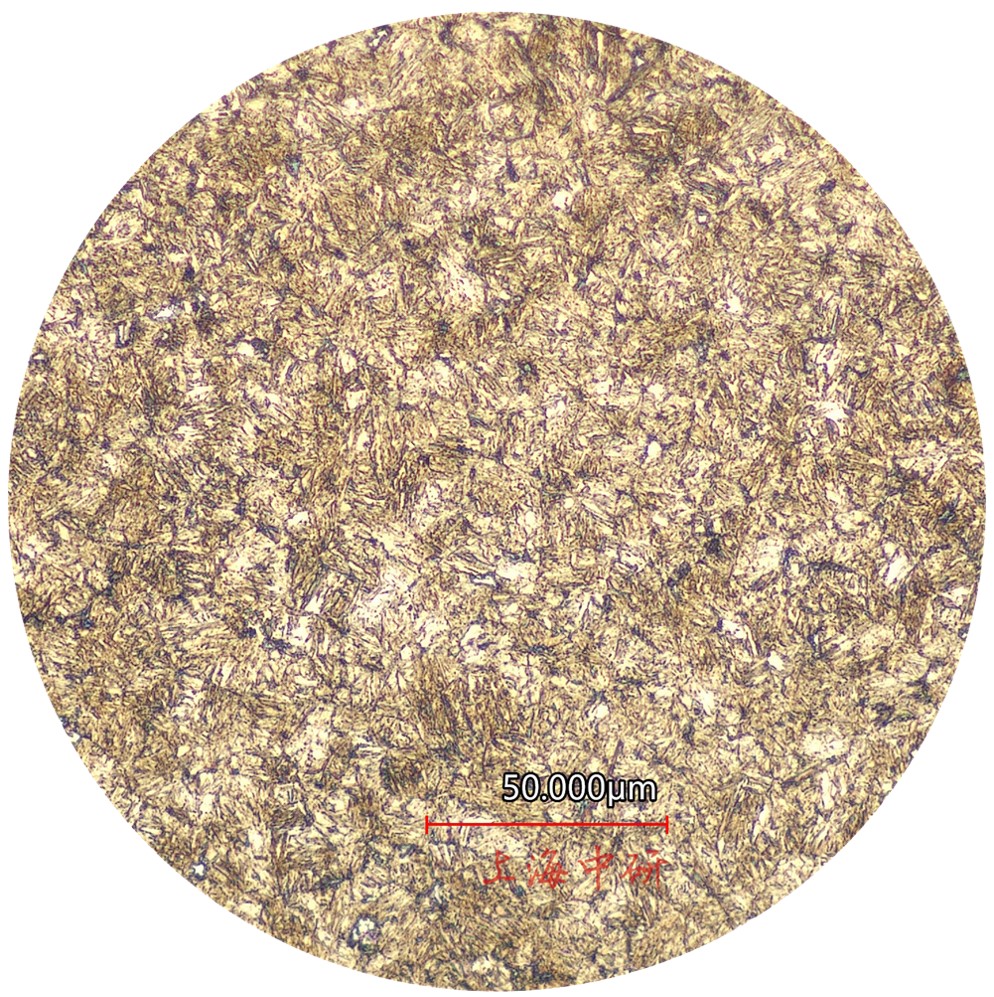

淬火得到的M通过高温回火,促使M中析出的碳化物向边缘聚集,使其易浸蚀呈黑色,M中心贫碳呈灰白色。含碳量0.30~0...
