ZQ-100产品介绍 用于金属类（汽车零部件、机加工件）、热处理件、晶体、陶瓷类样件的精密切割取样；如轴杆、轴套、齿轮盘、陶瓷块等材料。 金相切割机-自动金相切割机-智能自动金相切割机
产品介绍
ZQ系列是为满足精确定位切割、多重定位切割而设计的一款立地一体式精密智能自动金相切割机；采用大彩色触摸屏，PLC控制系统。分体式双层可移动精密定位平台，满足各种不规则件取平薄片的精密要求。进刀行程任意设定，切割速度1--100mm/分无极调速，并可根据切割情况随时进行在线调整；适用于各种不同材料样件的精密切割取样。（切割后的工件不需研磨抛光处理，可直接进行显微硬度测试等检测）。

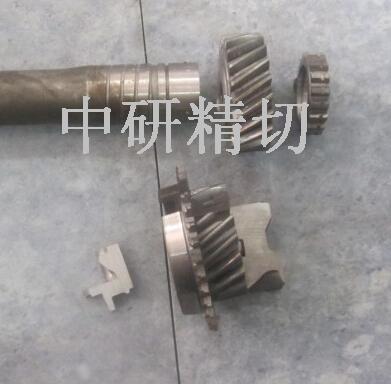

切割示例：
技术规格参数：
型号 | ZQ-100 | ZQ-100A |
主轴转速 | 2840r/min | 100-3000r/min（无极调速） |
平台X移动 | 手动50mm | 自动50mm |
X轴速度 | 0-100mm（无极调速） | |
平台Y行程 | 自动/手动（240mm） | |
平台Y速度 | 0-200mm（无极调速） | |
控制系统 | 8寸彩色触摸屏、PLC控制系统 | |
最大切割直径 | 110mm | |
切割方式 | 智能自动/手动 | |
送给方式 | 进退比任意设定 | |
有效进刀距离 | 240mm | |
完成量追踪 | 液晶数显 （时时显示） | |
切割台尺寸 | 310X250mm | |
切割片规格 | （300-350）X2.0X32mm | |
加持台规格 | 分体式双层可移动平台 | |
切割速度 | 1-100mm/分钟(无极调速） | |
在线调速 | 任意调整（1-100mm/分钟） | |
进刀距离 | 任意设定（0-240mm） | |
复位方式 | 自动复位（ 完成量追踪） | |
冷却系统 | 自动（水冷4通道） | |
水箱容量 | 80L | |
电机功率 | 4.0KW | |
机台形式 | 立地一体式 | |
电源 | 380V | |
重量 | 360KG | |
标准配置： | ||
主机 | 一台 | |
冷却系统 | 一套 | |
Y向移动平台 | 一套（主机上） | |
X/Y双向定位平台 | 一套（主机上） | |
推进夹具 | 两付 | |
随机工具 | 一套 | |
精切片 | 两块 | |
技术文件 | 说明书一份、合格证一份、保修卡一份 | |
选配： | 圆盘夹具、齿条夹具、万能夹具、纵剖夹具 | |
其他 ： | 特殊工件可定做 | |
