上海中研仪器制造有限公司

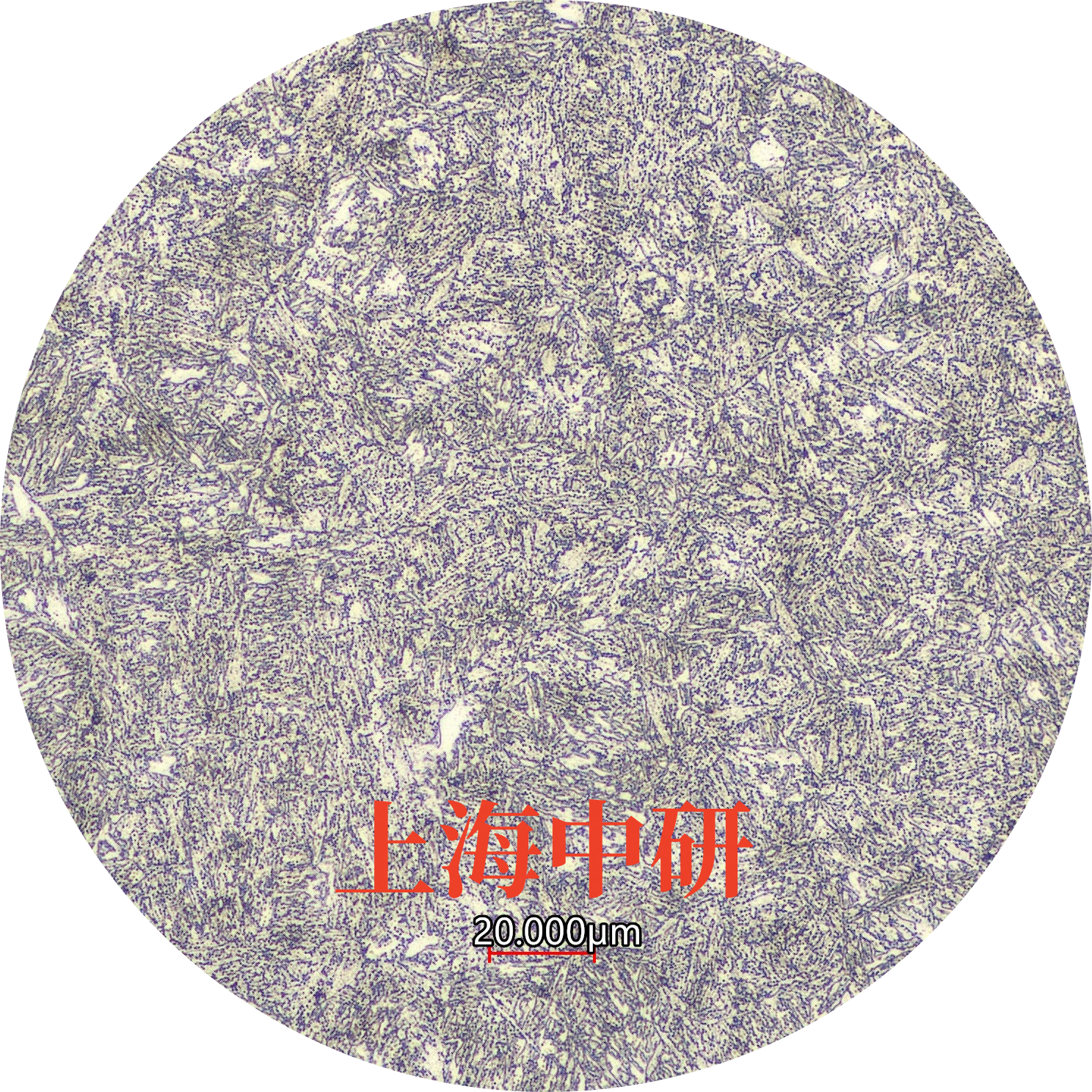

索氏体指的是钢经正火或等温转变所得到的铁素体与渗碳体的机械混合物。索氏体组织属于珠光体类型的组织，但其组织比珠光体组织细，在光学金相显微镜下...

屈氏体也称托氏体，与珠光体、索氏体只有粗细之分，并无本质之分。在350~500℃范围内奥氏体等温转变形成，片层间距30~80nm，即使在高倍光学显微镜下也...

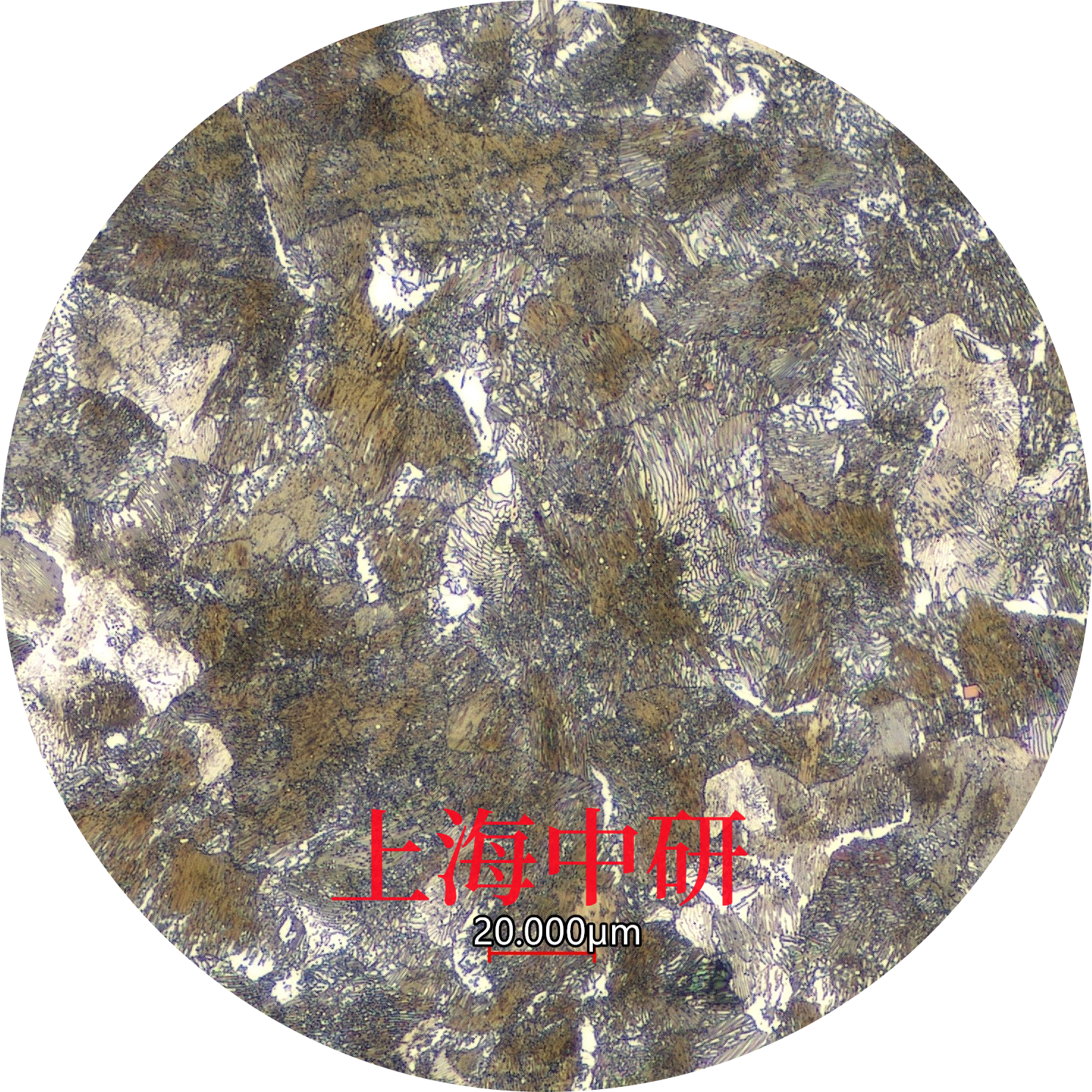

上贝氏体是350～550℃范围内形成的贝氏体，呈羽毛状特征，光镜下分辨不清楚铁素体与渗碳体两相，渗碳体分布在铁素体条之间。
灰黑色为羽毛状上贝氏体...

在贝氏体转变区域的低温范围形成的贝氏体被称为下贝氏体，大约在350℃以下形成。下贝氏体由铁素体与碳化物两相组成，碳化物是沉淀在贝氏体铁素体内，...

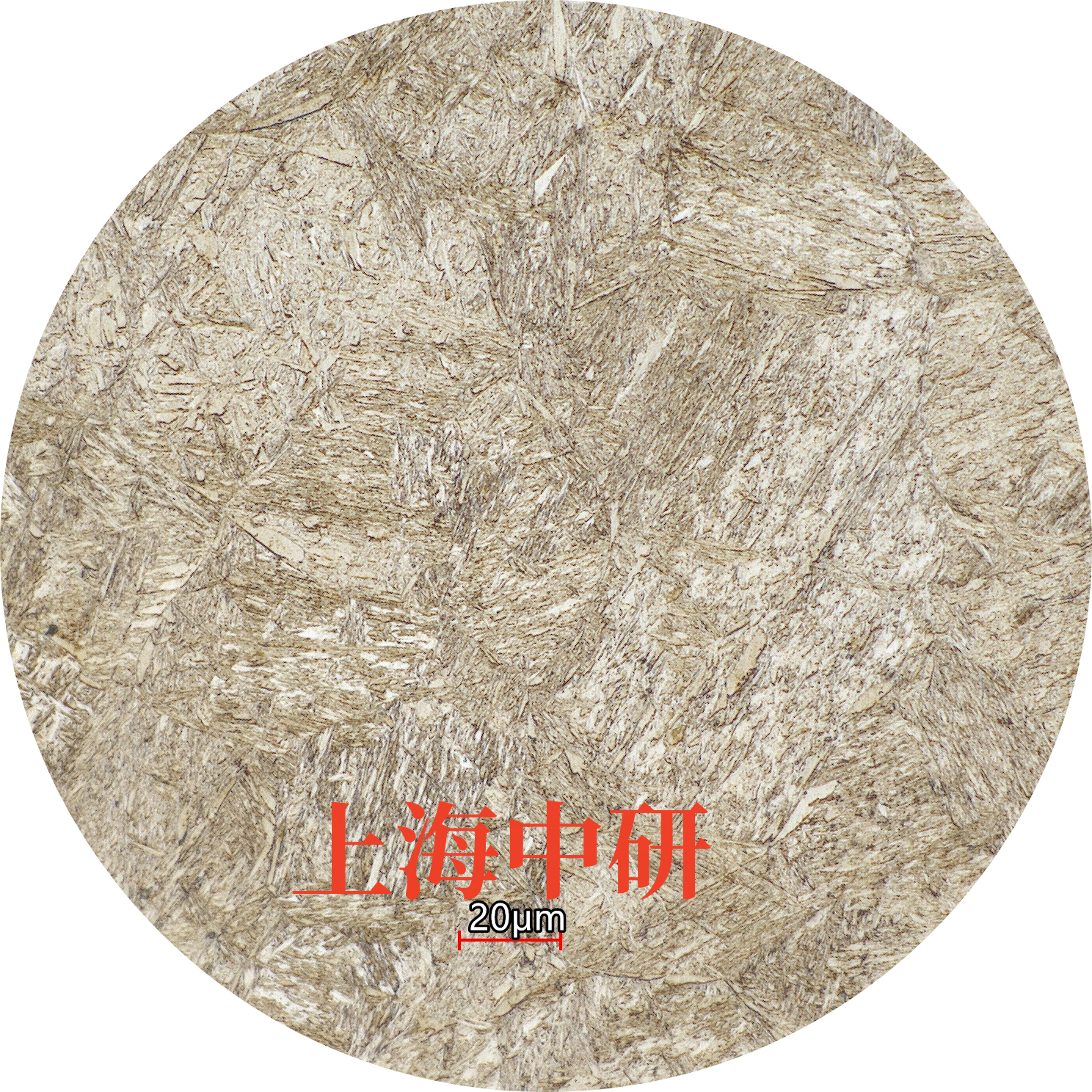

板条马氏体是指含碳量低的奥氏体形成的马氏体，它主要形成于含碳量较低的钢中，又称低碳马氏体（M）。它呈板条状，由近乎平行的马氏体板条组成马氏体...

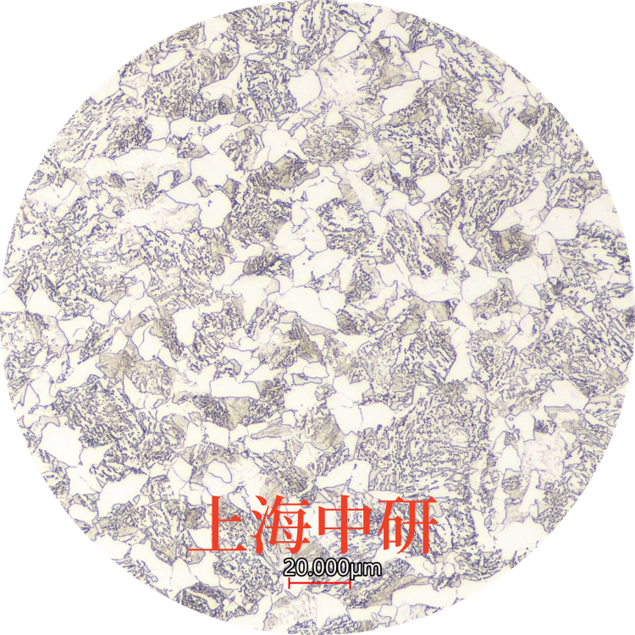

回火索氏体是指将淬火钢在450~600℃进行回火所得到的组织，即白色铁素体基体内分布着细均匀黑色碳化物颗粒的复相组织。此时的铁素体已基本无碳的过饱...

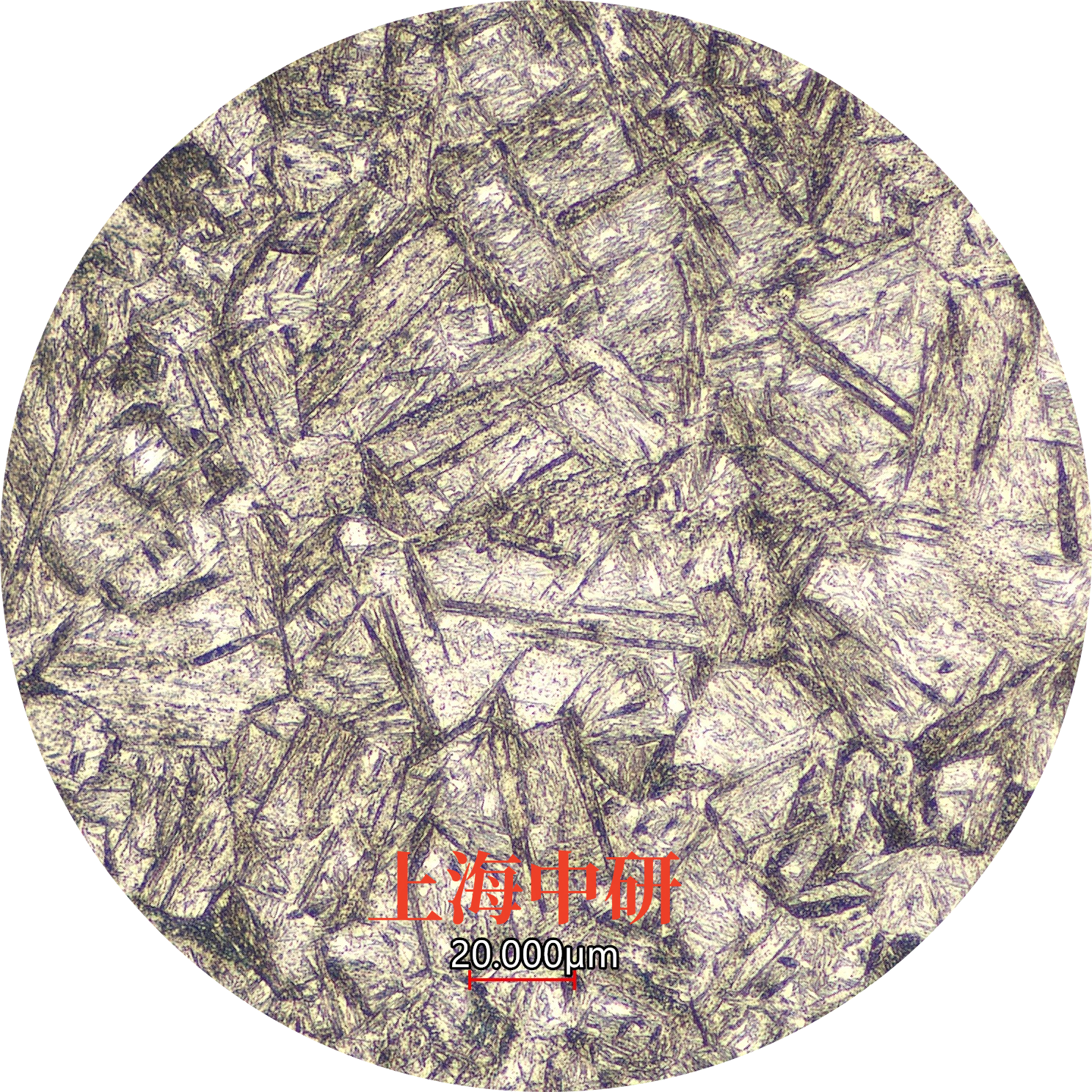

高碳M呈片状，片间互成一定的角度。在一个奥氏体晶内，第一片形成的M较粗大，往往贯穿整个奥氏体晶粒；之后形成的M，则受其限制而逐渐变的细小。淬...
