上海中研仪器制造有限公司

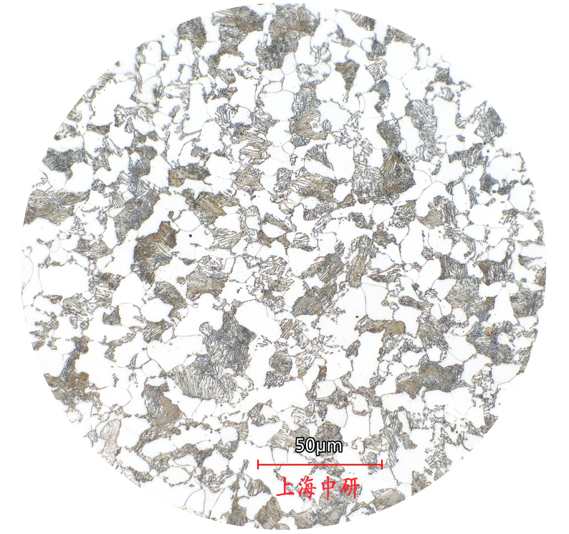

白色多边形铁素体（43% F）+黑色块状珠光体（57% P）。放大倍数低，P的层片结构未完全显示出来，但是依稀可观察到片层结构

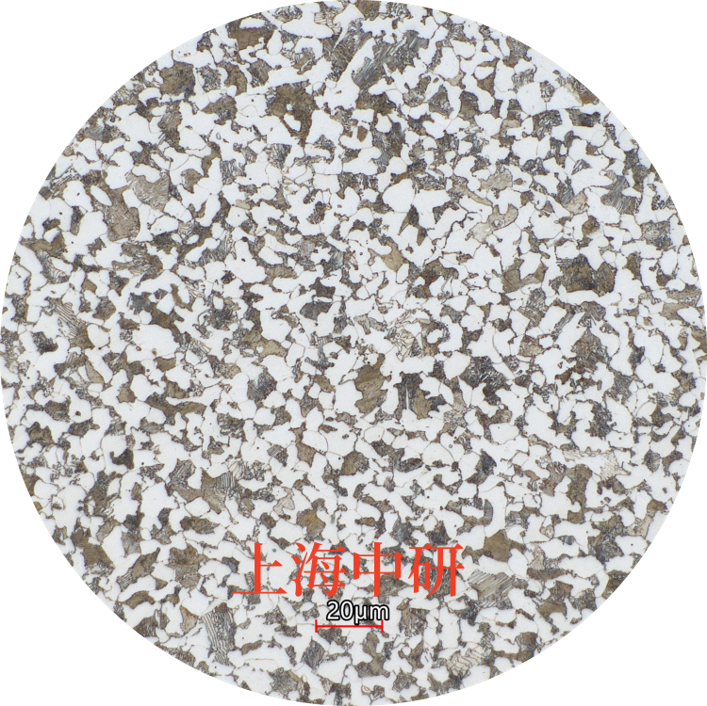

基体为白色多边形铁素体（Ferrite，F）和黑色块状珠光体（Pearlite，P）。正火使组织更加均匀，因冷却快，F得不到充分析出，含量少；进行共析...

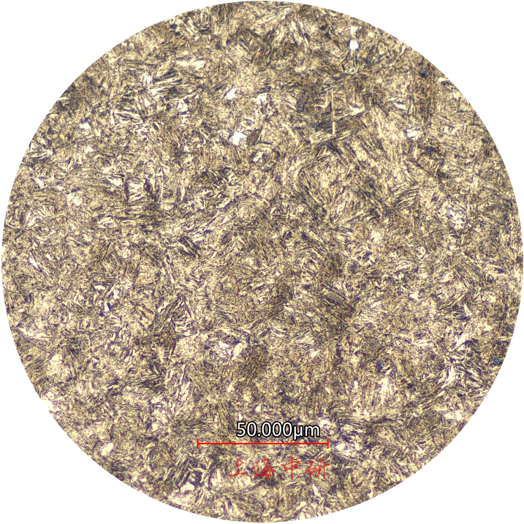

中碳马氏体（M），板条和针状混合，以板条为主，两者需通过电子显微镜进行区分。由于MS较高，先形成的M产生自回火，呈黑色；未自行回火的M呈...

回火中碳马氏体（M）。在200℃以内回火，M内的Fe3C析出，使M呈深黑色。结构钢采用淬火-低温回火工艺主要为获得较高的强度和硬度。

回火T 。回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组织。中温回火，促使M中析出的碳化物向针叶边缘集聚，呈极细颗粒状，在光学显微...

回火S。回火S是F基体上分布细粒状Fe3C的混合物。回火温度增高，Fe3C颗粒长大，其颗粒比回火T粗，但光学显微镜下仍不能分辨Fe3C颗粒。淬火得到...

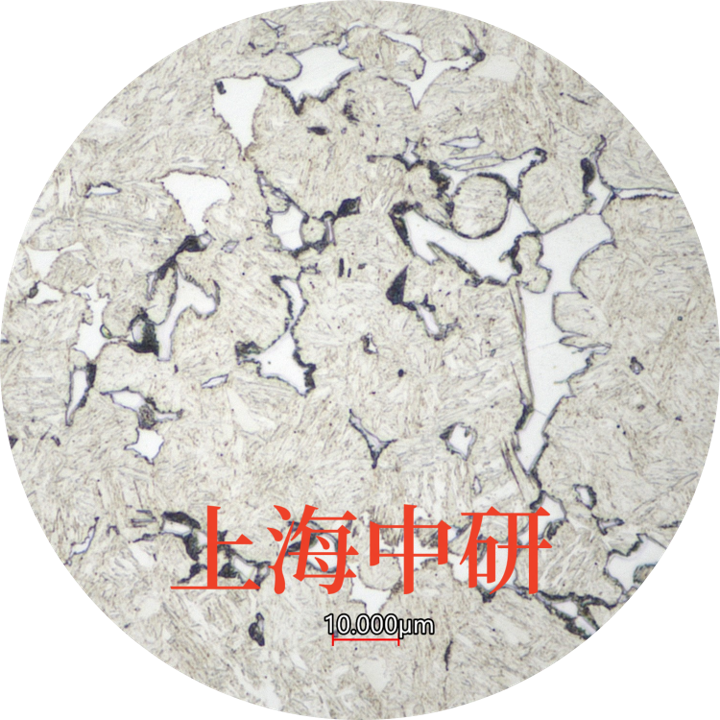

亚温淬火组织F+M。由于加热温度低于Ac3，保留了部分F，加热组织A+F。淬火后，A转变为M，呈黑色，F不变，为白色。由此可见，亚温淬火组织为黑色的...

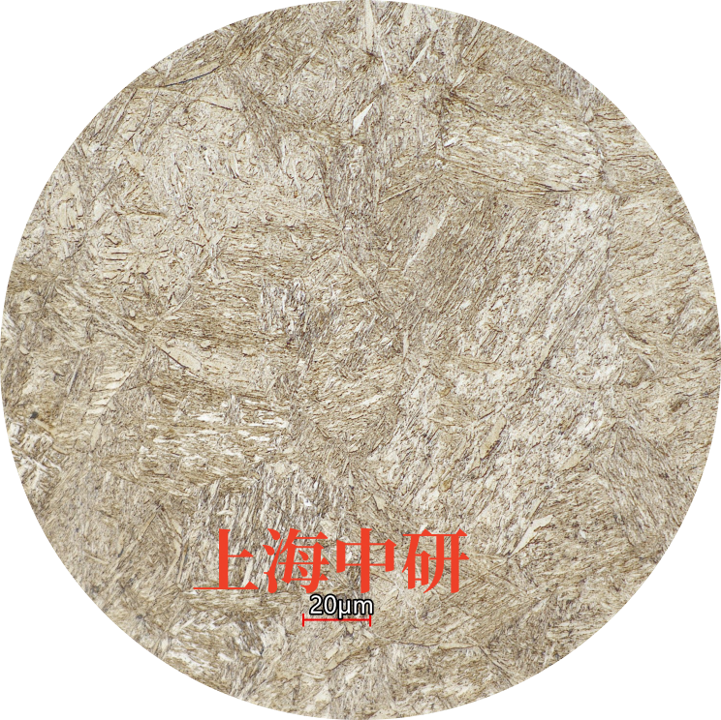

由于加热温度过高，奥氏体晶粒迅速长大，淬火后获得成排分布的粗大的中碳M。不同的晶粒内，平行排列的M位向是不同的。
