上海中研仪器制造有限公司

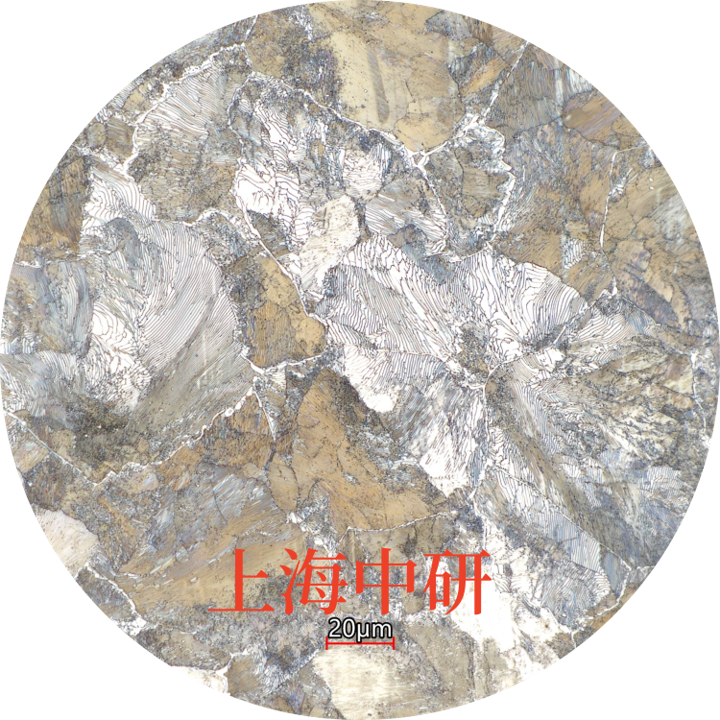

珠光体+网状碳化物：共析反应前，白色Fe3C首先沿原奥氏体晶界呈网络状析出；然后，随着温度下降到共析温度，发生共析反应，剩余奥氏体转变为片状珠光...

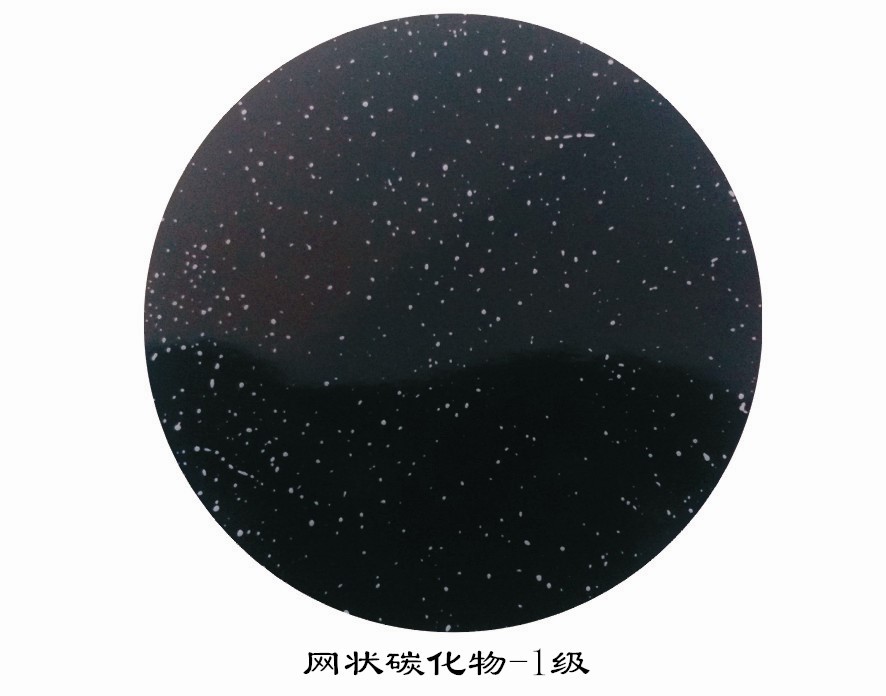

由于网状碳化物的存在，造成钢的化学成分不均匀。淬火时，产生大的组织应力，会造成畸变及淬裂。通过正火处理，消除呈网状分布的碳化物，获得...

进行球化退火处理，把钢加热到Ac1以上20℃~30℃的温度，保温适当时间后冷却，可获得粒状珠光体，即灰色碳化物成颗粒状分布在连续的白色铁素体...

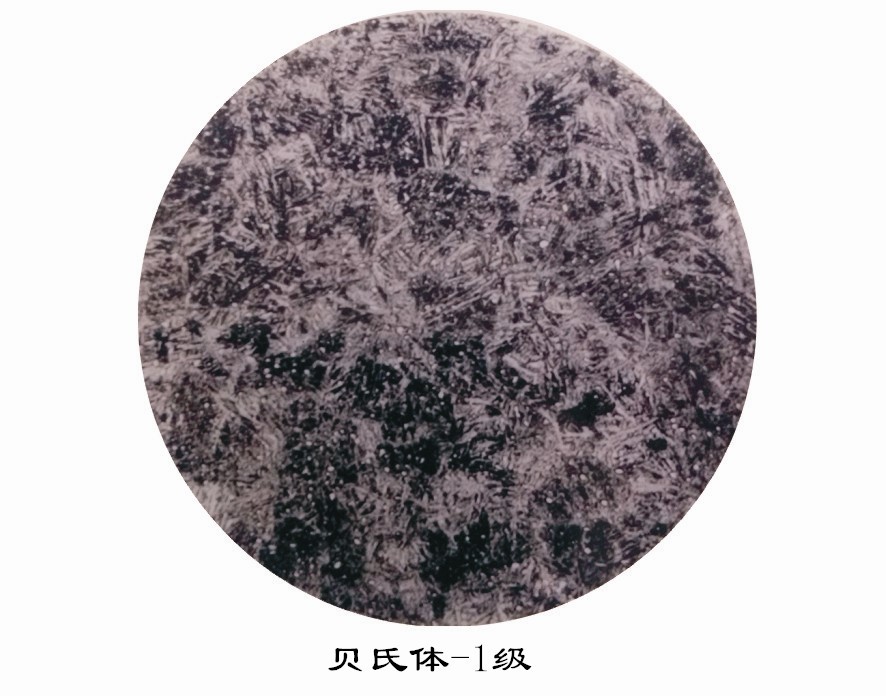

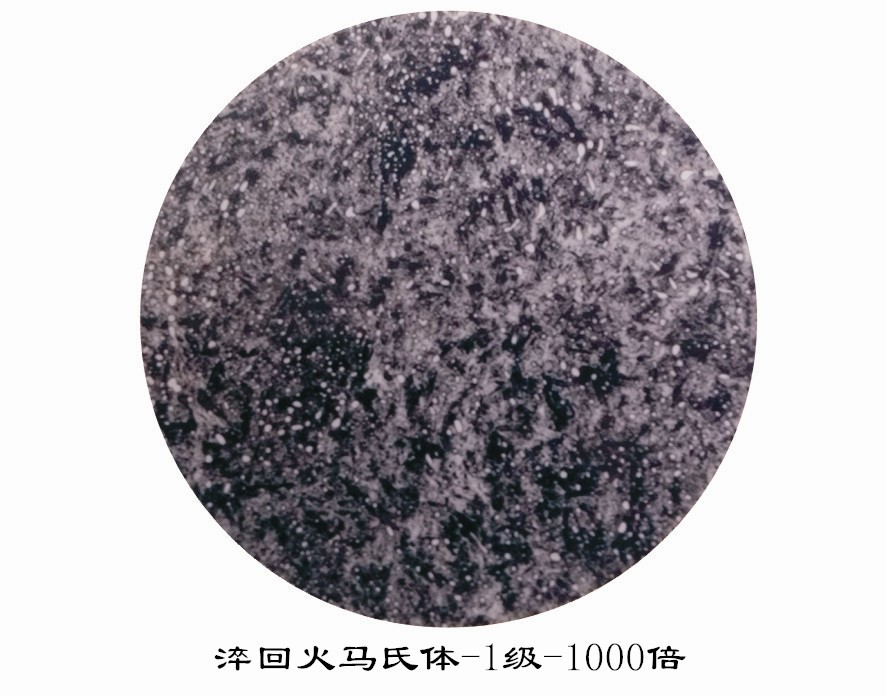

将经球化处理后的钢材加热至Ac1~Accm之间，保温一定时间后以大于临界冷却速度快速冷却到MS点以下，使过冷奥氏体转变为马氏体。过共析钢淬火+...
