大型智能自动金相切割机-上海中研

ZQ-500F

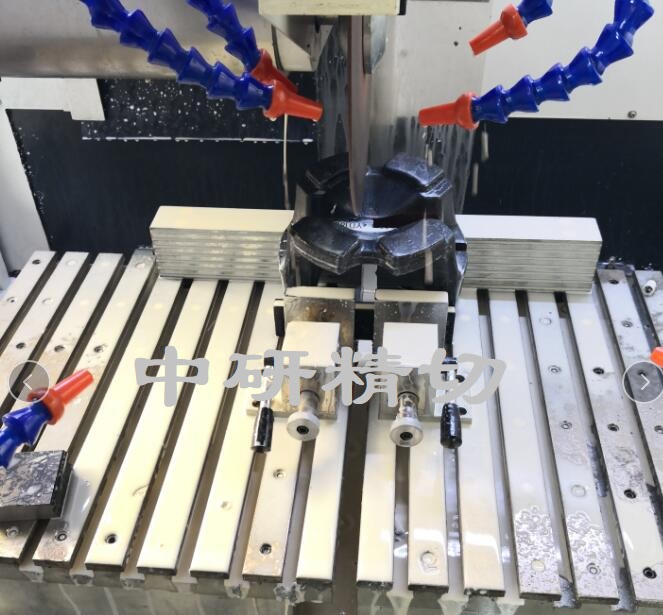

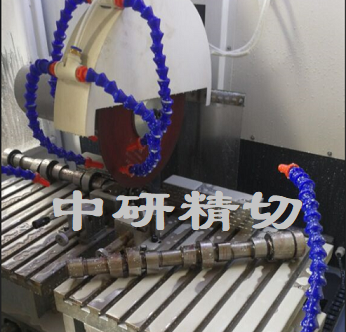

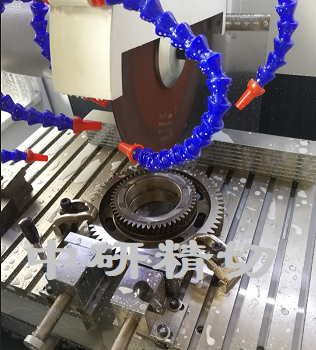

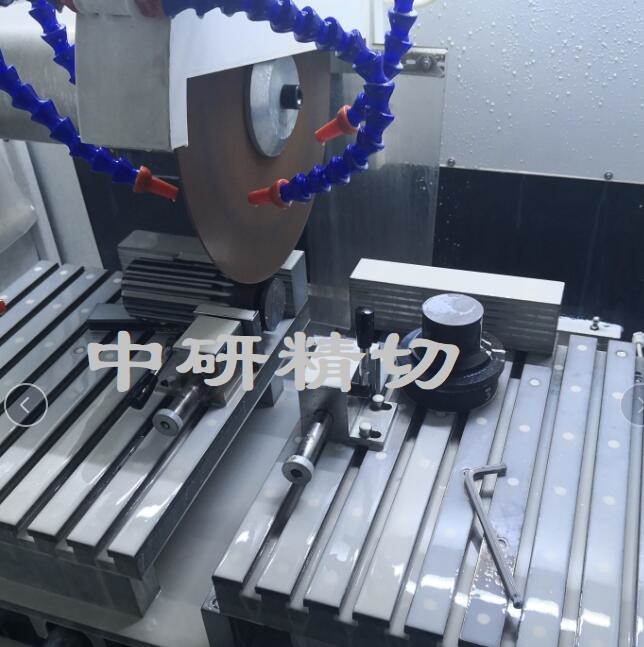

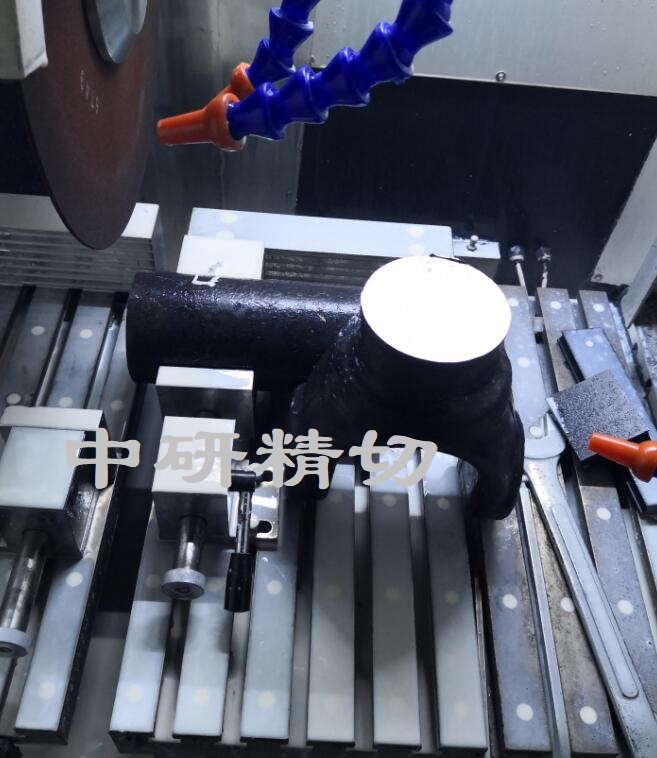

产品介绍: 左右通透式切割室,能够满足长工件的精密切割; 主要用于大型轴杆、轴套、铸钢、铸铁、异形件等重型样件的精密切割取样;对一些耐磨材料,如锰钢有良好的切割效果;优点是具备X/Y/Z三轴精密定位切割能力,能够实现对工件的精确定位切断、切片、开槽、取齿等功能。

产品介绍











技术规格资料:


型号

ZQ-500F

主轴转速

200-3000r/min(无极调速)

平台X移动

自动70mm

X轴速度

0-100mm(无极调速)

Z轴行程

250mm

Z轴速度

0-200mm

平台Y行程

自动400mm

平台Y速度

0-300mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统

最大切割尺寸

300X160mm

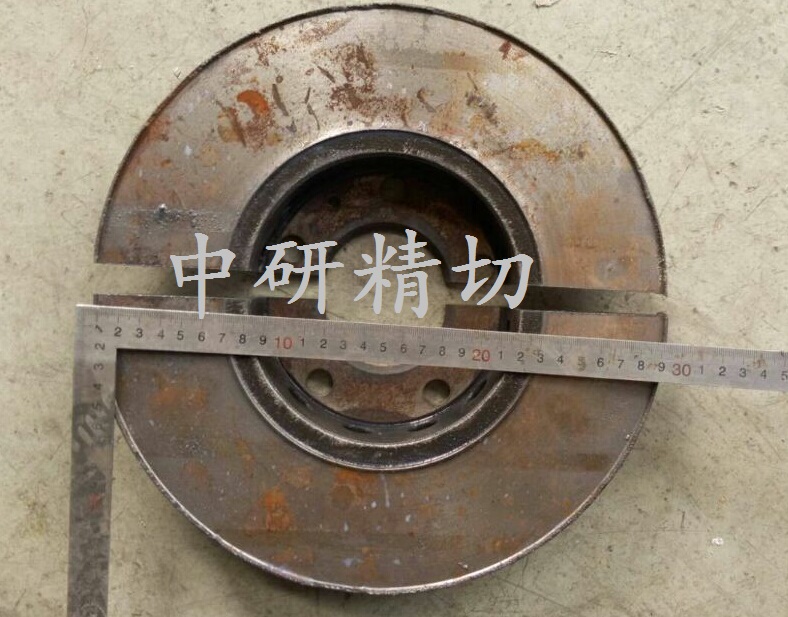

圆盘类切割尺寸

直径500X160mm

切割方式

垂直切割、分层切割、水平切割、联动切割

送给方式

进退比任意设定

有效进刀距离

250+350mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

850X450mm

切割片规格

350-500X2-5X32mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

进刀距离

任意设定(0-350mm

复位方式

自动复位

冷却系统

自动(水冷6通道)

水箱容量

120L

电机功率

7.5KW(西门子电机)

机台形式

立地一体式

电源

380V

重量

2000KG

标准配置:


主机

一台

冷却系统

一套 (磁性分离)

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具
