上海中研仪器制造有限公司

切割室规格

左右通透式超大切割室，可放置超长工件

主要功能

切断、精密切片、定深开槽等功能

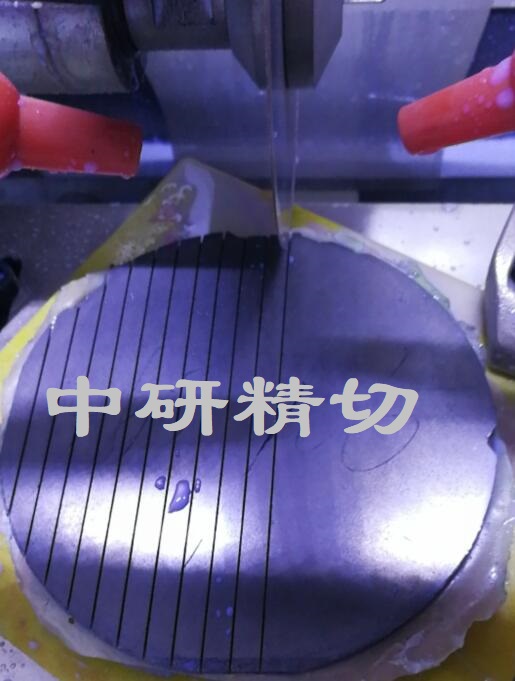

切断、精密切片、定深开槽；晶体、陶瓷、玻璃等连续切片

主轴转速

100-3000r/min（无极调速）

平台X移动

手/自动70mm

手/自动70mm

X轴速度

0-100mm（无极调速）

Z轴行程

200mm

Z轴速度

0-200mm

平台Y行程

自动200mm

平台Y速度

0-200mm（无极调速）

控制系统

8寸彩色触摸屏、PLC控制系统

最大切割尺寸

140mm

圆盘类切割尺寸

 250X120mm（外径X高度）

最大切片尺寸

直径150mm

连续切片精度

0.1mm（定位精度）

切割方式

垂直切割、分层切割、水平切割 、联动切割

垂直切割、连续切片、水平切割 、联动切割

送给方式

进退比任意设定

有效进刀距离

150+200mm

80+150+200mm

完成量追踪

液晶数显 （时时显示）

切割台尺寸

650X300mm （不锈钢台面）

可定做

切割片规格

（300-400）X（2-3）X32mm

（100-380）X（0.3-3）X（25.4-32）mm

加持台规格

分体式双层可移动平台

切割速度

1-200mm/分钟

在线调速

任意调整

复位方式

自动复位

冷却系统

自动（水冷4通道，带磁性分离）

水箱容量

80L

电机功率

5.5KW（西门子电机）

机台形式

立地一体式

电源

380V

重量

900KG

标准配置：

主机

一台

冷却系统

一套 （磁性分离）

Y向移动平台

一套（主机上）

X/Y双向定位平台

一套（主机上）

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配：

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他 ：

特殊工件可定做
